高铝流钢砖与粘土流钢砖的区别

点击次数:   更新时间:22/11/10 11:17:11     来源:www.zbfbnc.com关闭分    享:
  流钢砖作为一种常用耐火材料,因生产工艺不同分为高铝流钢砖和粘土流钢砖。为了让大家更好的了解,我们先简单了解一下两者的区别。
  高铝流钢砖其生产与粘士砖生产工艺类似,不同点是配粉擦高铝熟料较多,耐火度高于粘土砖,抗酸碱侵烛性能较好,适于各种窑炉烧成带等处使用。Al2O3含量大于48%的硅酸铝质流钢砖统称为高铝流钢砖。按Al2O3含量的多少划分为三个等级:I等(Al2O3>75%);II等(Al2O3为60%—75%);Ⅲ等(Al2O3为48%—60%)。根据矿物组成可分为:低莫来石质(包括硅线石质)及莫来石质(Al2O3为48%—71.8%),莫来石–刚玉质及刚玉–莫釆石质(Al2O3为71.8%—95%),刚玉质(Al2O3为95%—100%)等流钢砖。
  粘土流钢砖是指Al2O3含量为30%-40%硅酸铝材料的粘土质制品。粘土流钢砖是用50%的软质粘土和50%硬质粘土熟料,按一定的粒度要求进行配料,经成型、干燥后,在1300-1400℃的高温下烧成。粘土流钢砖的矿物组成主要是高岭石(Al2O3·2SiO2·2H2O)和6%-7%的杂质(钾、钠、钙、钛、铁的氧化物)。粘土流钢砖的烧成过程,主要是高岭石不断失水分解生成莫来石(3Al2O3·2SiO2)结晶的过程。粘土流钢砖中的SiO2和Al2O3在烧成过程中与杂质形成共晶低熔点的硅酸盐,包围在莫来石结晶周围。粘土流钢砖属于弱酸性耐火制品,能抵抗酸性熔渣和酸性气体的侵蚀,对碱性物质的抵抗能力稍差。
  粘土流钢砖具有良好的热性能,并能抵抗严寒和酷暑。流钢砖粘土的耐火性与硅砖相当,高达1690-1730℃,但荷重软化温度却比硅砖低200℃以上。

  以上介绍的是高铝和粘土流钢砖的区别,希望能对大家有所帮助。

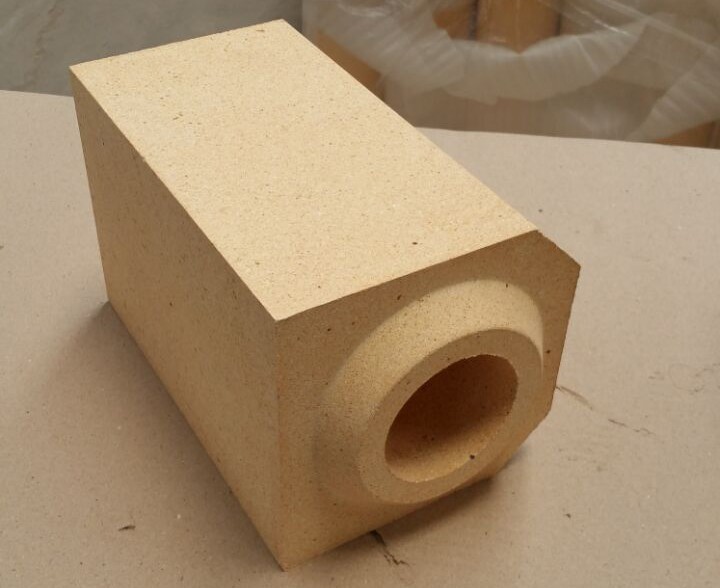

流钢砖

上一条: 没有了
下一条: 流钢砖跟钢水的相互配合
contact us联系我们
联系咨询热线: 139-5332-2551
联系人:司经理  手机:13953322551
电话:0533-5780768  传真:0533-5780768
邮箱:zbfubangyj@163.com 地址:淄博市淄川区昆仑工业园
二维码
